Ahşap Torna Makinesi Nedir

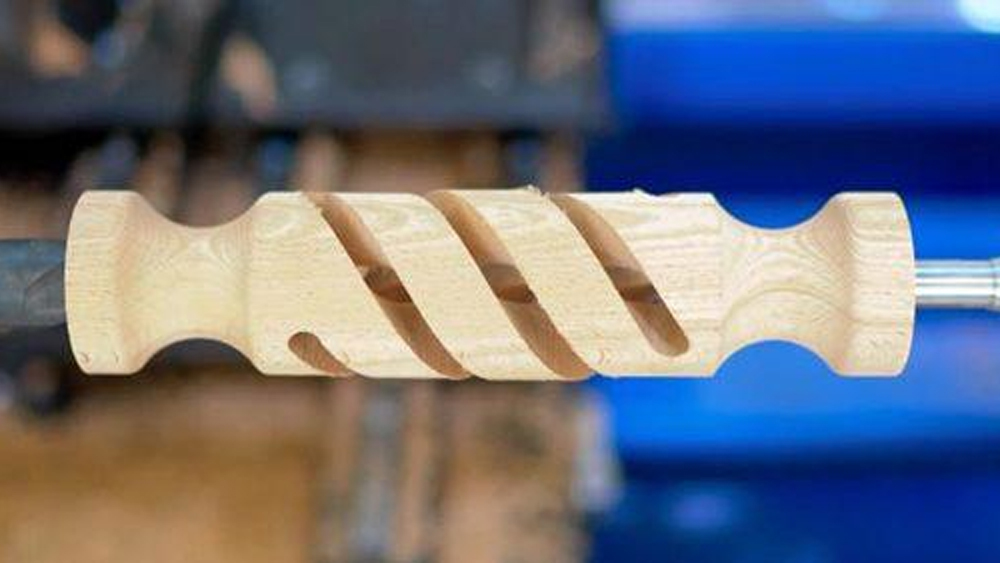

Her türlü silindirik ve konik, helisel (burgulu) parça, ayrıca aynalara bağlanarak tabak, vazo gibi alından (makta) işlenen parçalar üretebilen makinelere CNC Ahşap Torna Makinesi denir. Bununla birlikte CNC ahşap torna makineleri, kabriyal (lükens) mobilya ayakları ve bunları üzerine motif işlemeleri, heykel gibi karmaşık oyma yapabilen 2,3,4 ve daha çok eksenli makinelerdir.

CNC Ahşap Torna makinelerinde, ayrıca kare ve ya çokgen kesitli parça üretimi, ayaklara zıvana ve ya kavela delikleri açmakta mümkündür. Birçok çeşidi bulunan CNC ahşap torna makinelerinde, normal torna kesicileri, katerle birlikte sivri uçlu kesiciler, üçgen, kare veya silindirik kesiciler, top bıçaklar ve kalem(pens) bıçaklar kullanılmaktadır. Ayrıca zımpara ilavesi olan makine modelleri görmek mümkündür.

Ahşap Torna Makinesinin Kısımları

ŞASİ (GÖVDE): CNC ahşap torna makinelerimizde, güvenlik ön plandadır. Makine kapalı kabin olarak tasarlanmış olup, kaba toz ve talaş, toz emici sisteme bağlanacak şekilde tasarlanmıştır. İlgili resimde makine iç görünümünden bir detay verilmiştir.

FENER – FENER MİLİ – MAHMUZ PUNTA: Fener ve fener mili Klasik torna makinesi elemanlarıdır. Fener, kapalı, gerektiğinde açılabilen kutu şeklinde eleman olup, içinde, mil ve kayış-kasnak sistemini barındırır. Fener mili ve ona bağlı mahmuz punta, İş parçasını, motor ve kayış-kasnak vasıtasıyla döndüren elemandır. Mahmuz punta, yapı olarak sivri uçlu olup, iş parçasına saplanan tırnaklara sahiptir. Böylece iş parçaları zorlandığında boşa dönmezler. CNC makinelerde kayış-kasnak sistemi yerine, doğrudan motora bağlı çalışır, devir hızları, işin özelliğine göre CAM programından ayarlanır. CNC ahşap torna makinelerinde bu mekanizmalar ve motor ağır ve büyük parçaları kolayca işleyecek şekilde tasarlanmış olup puntalar pnömatik bir sistemde çalışırlar. Pnömatik baskı sisteminde parça ölçülerine göre basınç ayarı yapılabilir. İşlenecek kalın parçaların köşegenlerini önceden kesmek gerekmez, ayrıca merkezkaç bağlanan parçaları iyi tutarak fırlamasını önler.

GEZER PUNTA KAİDESİ VE KONİK MİL: Gezer punta kaidesi, boy tornalama işlemlerinde fener milinin karşısında, parça boyuna göre hareket ettirilip sabitlenebilen elemandır. Ucuna konik mil takılır (merkezleme konisi) veya bazı tip makinelerde mandren takılmak suretiyle farklı amaçlar için kullanılabilir. Bir ray üzerinde hareket eder ve cıvata yardımıyla sabitlenir.

PARÇA TUTMA TIRNAKLARI: İş parçalarını köşegenlerinden tutarak merkezlerini merkezleme konisi ve mahmuz puntanın ortasına denk getiren, yukarı aşağı hareket ettirilerek parça kalınlığına göre ayarlanabilen V şeklindeki elemanlardır. Pnömatik sistemde ileri geri hareket eder, iş parçasının işlenmesinden önce geriye çekilerek işlem yapar.

KESİCİ TAKIM ÜNİTESİ (İŞLEM ÜNİTESİ): Tornalama, yüzey işlemleri, zımparalama ve diğer eklentileri taşıyan sistemdir. Bu sistem genel olarak hareket motorları ve ya pnomatik pistonlar aracılığıyla hareket eder. Ünite üzerinde muhtelif tornalama bıçakları, cnc router gibi işlem yapan frezeleme sistemi ve kaba tornalama ve diğer işlemler için top bıçakları görmek mümkündür. Bu sistemlerin çalışması cam programı ve işletim sistemi üzerinden yapılır.

TOP BIÇAK VE MOTOR: İş parçasından en güvenli kaba talaş almanın yöntemlerinden biridir. Ayrıca hassas düz yüzeyler oluşturmak için de bu sistem kullanılabilir. Devir hızları, iş programında ve ya kumanda panelinden ayarlanabilir. Top bıçak iki anahtar yardımıyla sökülüp takılırlar, farklı makinelerde çeşitli yöntemler kullanılabilir. Ahşap torna makinelerinde kullanılan bu sistem güvenli biçimde istenen miktarda kaba talaş alarak üretimi hızlandırır. Bıçağı söküp takmak için basit ve güvenli bir bağlama tekniği seçilmiştir.

SPİNDLE MOTOR VE FREZELEME SİSTEMLERİ: CNC ahşap torna makinelerinde işlenen düz veya silindirik parçaların yüzeyine çeşitli motiflerle oyma ve kabartma işlemleri, fitil, burgu, yüzey temizleme işlemleri yaptığı gibi ayrıca delik ve zıvana gibi yapısal eklentilerin uygulanabilmesi için oluşturulan makine elemanıdır. Otomatik takım değiştirme özelliği olan Freze motoru (spindle) hassas mil ve kızaklar üzerinde hareket eder.

SİVRİ BIÇAK, TORNALAMA BIÇAKLARI VE KATER SİSTEMİ: Tornalama sisteminde dönen ahşaptan farklı metotlarla talaş koparan kesici sistemlerdir. Kater diye tabir edilen metalik gövdeye farklı şekillerde bağlanan sert metal uçlardır. Kater, makinaya, pnömatik pistonlarla hareket eden yapısal bir sisteme bağlıdır.

MAGAZİN: Üzerine koletle (takım tutma kovanı) birlikte kalem (pens) bıçakların takıldığı düz ve ya dairesel mekanizmalardır. Düz (sıralı ) Magazinler genellikle sabit magazinler olup, dairesel magazinler bir step motor tahrikiyle döner. Birden fazla kesicinin kullanıldığı işlemler için takım değiştirmeli motorlar ve magazin mutlaka kullanılmalıdır.

KONTROL ÜNİTESİ: CNC ahşap makinelerin tüm işlemlerinin kontrol edildiği bilgisayar sistemleridir. Karmaşık işlemlerde kontrol bilgisayarının yanında genel sistemi kontrol edecek kumanda düğmelerinin olması zorunludur.

HAREKET MOTORLARI: 4 Eksenli CNC ahşap torna makinelerinde X, Y, Z gibi temel eksenlerin yanında A, döner eksen mevcuttur. Bu hareketlerin hepsi servo ve step motorlar yardımıyla yapılmaktadır.

İŞLETİM SİSTEMİ: Makine işletim sistemleri yapılacak işin özelliklerine göre değişiklikler gösterebilir. Kontrol paneli ve işletim sistemleri farklı olsa da yapılan iş programı, makinaya uyumlu olması zorunludur.
